Trappe de visite en creux

Trappe de visite en creux
Trappe de visite en creux
Modèle : KTRAPPEVISITEAUX5
20,85€ HT 25.02€ TTC

Prix selon l'option choisie, après sélection cliquez sur Ajouter au panier


* Dimensions des trappes auxiliaires:

Qté : Ajouter au panier
La fonction première de cette trappe de visite rapportée est d'offrir une alternative lorsque la position du bouchon standard du réservoir ne permet pas la configuration de posage que vous souhaitez. Par exemple, si vous utilisez un réservoir sur la tranche rendant la trappe de visite principale inaccessible et que le bouchon de remplissage D60 est trop petit. Mais elle a surtout 2 caractéristiques très intéressantes :
  • Elle utilise les bouchons mâles standards, qui une fois équipés de leur joint torique sont étanches dans toutes les positions (tête en haut, tête en bas ou sur la tranche)
  • C'est une trappe en creux, c'est à dire qu'hormis la couronne plastique et les vis de fixation (9mm en tout), rien de dépasse du réservoir. Cela permet d'optimiser l'encombrement pour des réservoirs qui sont par défaut fabriqués avec des bouchons femelles sur des cols de cygnes en taille 3, 4 et 6'' . En remplaçant leur dispositif d'origine par cette trappe en creux on gagne 8 cm !

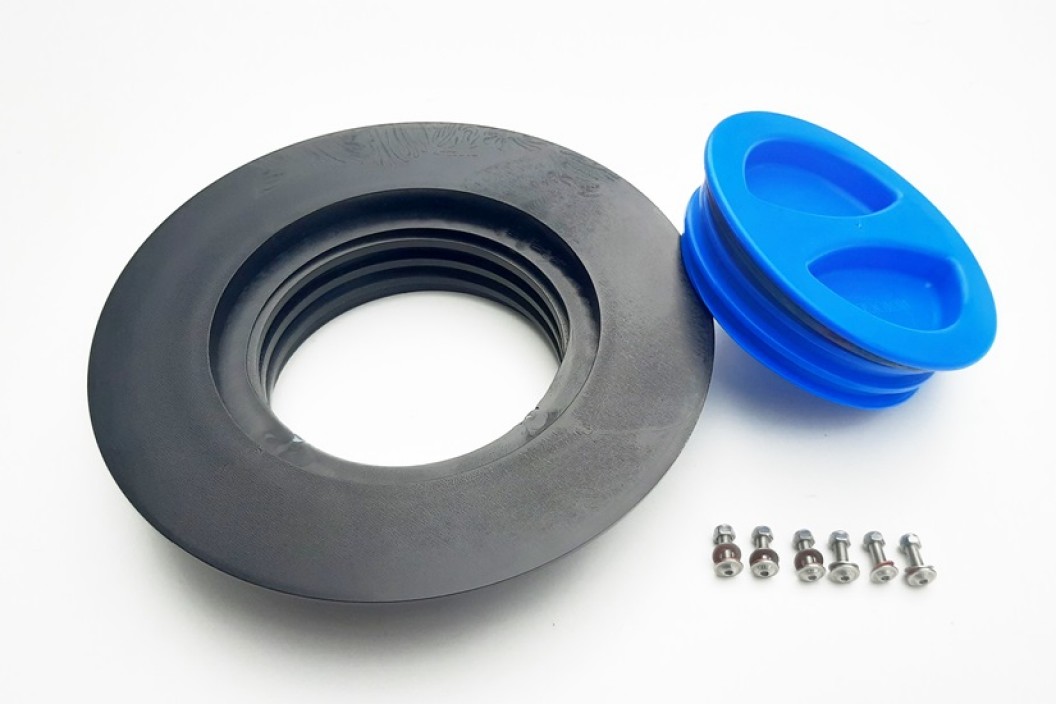

La trappe de visite est livrée avec les 6 boulons inox nécessaires à leur installation ainsi que le bouchon et son joint torique. Si vous souhaitez que nous l'installions pour vous sur le réservoir, merci de sélectionner la prestation ''Montage de trappe''.



 Infos Dimensionnelles:

  • Diamètre extérieur : 245mm
  • Epaulement (partie qui rentre dans le réservoir): D160mm
  • Epaisseur : 6 mm
  • Les 6 vis sont positionnées sur un diamètre de 182mm


 Infos techniques de mise en oeuvre:

  • Percer le réservoir à D162 mm, ébavurer proprement
  • Enduire l'épaulement de la trappe rapportée d'un cordon de silicone alimentaire
  • Installer la trappe et faite le premier des 6 trous puis installer la vis pour verrouiller la position.
  • Faites de même avec les vis suivantes
  • Pour garantir l'étanchéité l'empilement des boulons est le suivant : tête de vis bombée HC, trappe, réservoir, rondelle de joint papier, rondelle inox, écrou freiné.
  • Serrer progressivement les 6 boulons (sans forcer exagérément, cela reste du plastique)
  • Essuyer le silicone qui aurait éventuellement débordé de la trappe rapportée.
Si vous travaillez sur un réservoir étroit il est possible de recouper 25mm sur les 2 côtés de la trappe rapportée pour qu'elle ne dépasse pas du réservoir.


 Réservoirs dont les bouchons femelles peuvent être remplacés par un bouchon en creux:
