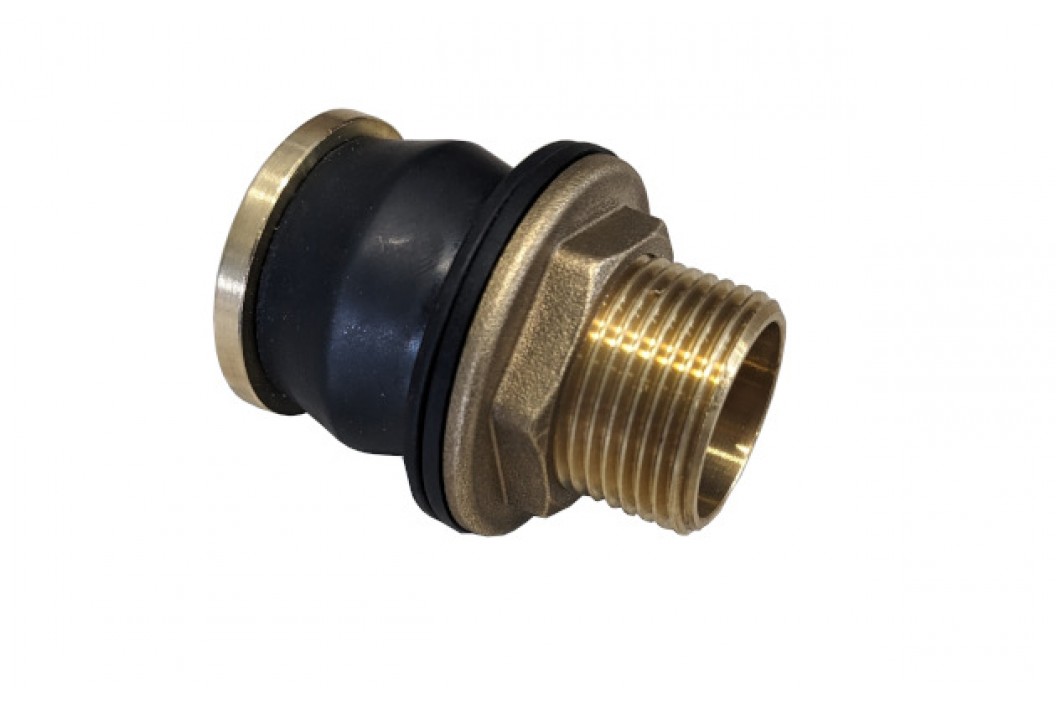

Raccord presse etoupe 3/4" en laiton

Modèle : RACLPE34E

23,15€ HT 27.78€ TTC

Qté : Ajouter au panier

Description

Les raccords presses étoupes sont une vraie innovation ; en effet à la différence des raccords perces coques classiques qui nécessitent un accès à l'intérieur du réservoir pour serrer le contre écrou, les raccords presses étoupes s'installent par l'extérieur.

Explications:

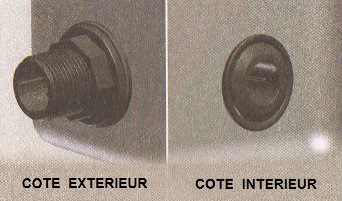

Selon le même principe que les presses étoupes électriques, c'est la compression d'une entretoise en caoutchouc qui vient faire l'étanchéité des deux cÖtés de la paroi. La conséquence directe, c'est que l'on peut faire un piquage à n'importe quel endroit du réservoir en perçant par l'extérieur. Attention néanmoins la surface doit être plane et le diamètre de perçage précis (voir tableau ci-dessous).

La sortie est toujours un filetage mâle, disponible en 3/4". Pour l'instant l'intérieur est un épaulement simple comme les goulottes classiques mais une version filetée mâle est également disponible (niveau de commande : 20 pièces)

Les applications sont nombreuses : montage d'un indicateur de niveau à bille, modification de circuit externe, installation d'une bonde de vidange à posteriori, ...

Si le raccord est acheté avec un réservoir, possibilité d'effectuer le perçage sur demande.

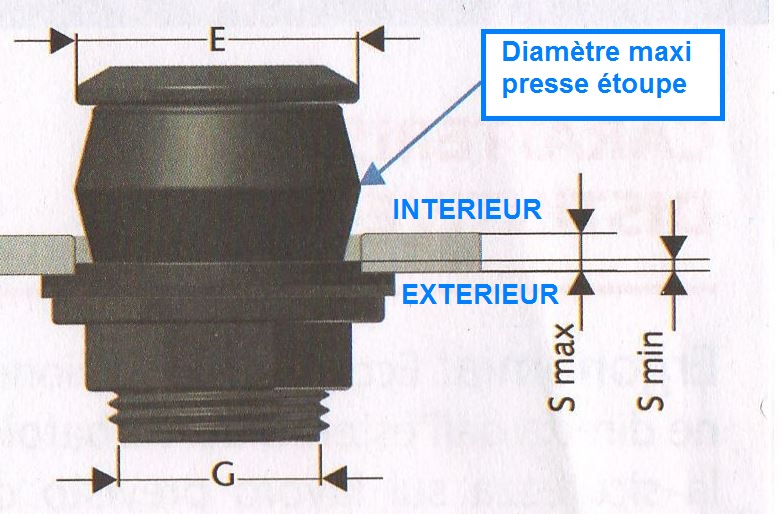

Désignation	G	E	Smin	Smax	Dn	Tuyau
M3/4''	3/4’’ ou 20x27	35	2	9	18	Ø13/19

Notice de montage des raccords
